磷酸鹽結(jié)合高鋁磚是水泥窯常用的耐火磚，其具有高溫抗壓強(qiáng)度高，熱震穩(wěn)定性較好，耐磨損率低的特點，應(yīng)用范圍比較廣泛，下面我們來介紹一下水泥窯用磷酸鹽結(jié)合高鋁磚。

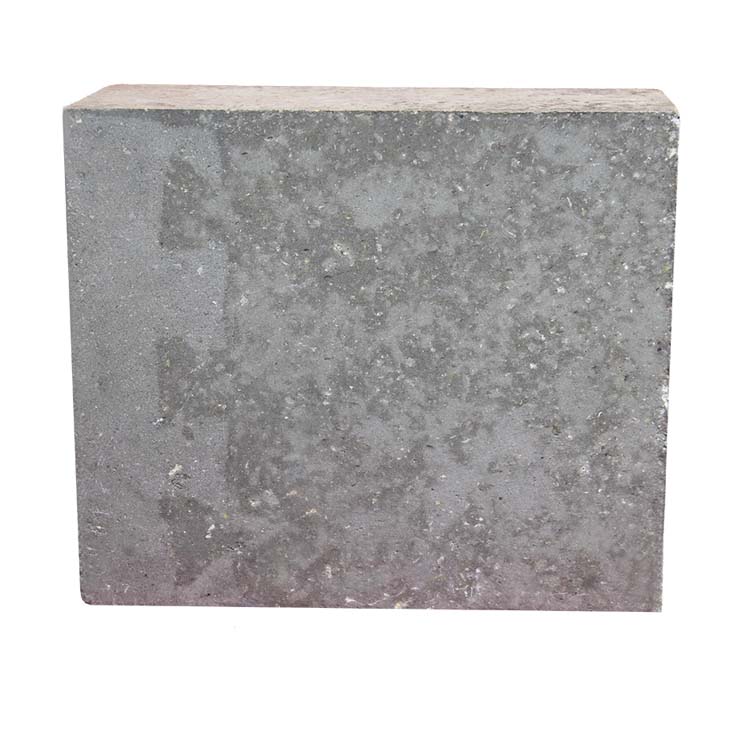

磷酸鹽結(jié)合高鋁磚
磷酸鹽結(jié)合高鋁磚理化指標(biāo)為:耐火度≥1970℃，2kgf/cm2荷重軟化點溫度大于1350℃，體積容度≥2.75g/cm2，常溫抗壓強(qiáng)度≥61.8MPa。
1、結(jié)構(gòu)特性
磷酸鹽結(jié)合高鋁礬土熟料中含有大量的α~Al2O3，當(dāng)它與磷酸相混合，在0℃~120℃時，開始結(jié)合，在124℃~427℃范圍內(nèi)，生成磷酸鋁和焦磷酸鹽，在510℃時則大部分生成磷酸鋁，成為高鋁磚的連接骨料，AlPO4具有SiO2的空間骨架結(jié)構(gòu)，[PO4][AlO4]均為四面體結(jié)構(gòu)。根據(jù)1947年“湯姆生定律”高溫形成的磷酸鹽中鋁趨向于四次方組合。在低溫或高壓下形成的硅酸鹽中鋁趨向于六次方組合。因此，在＜1500℃磷酸鋁未分解以前具有穩(wěn)定的結(jié)構(gòu)，這種穩(wěn)定結(jié)構(gòu)在1500℃以下具有化學(xué)穩(wěn)定性，耐磨損性、熱穩(wěn)定性及高溫強(qiáng)度較大等特點。
2、熱力學(xué)特性
磷酸鹽結(jié)合高鋁磚中Al2O3含量一般在80%以上。因此，Al2O3在化學(xué)熱力學(xué)性質(zhì)上就起著主導(dǎo)作用。CaO對氧的親和力大于Al，Si則小于Al，但從CaO~Al2O3~P2O5的相圖分析，在1440℃才能形成共熔物，這就為預(yù)熱帶、分解帶、冷卻帶使用磷酸鹽結(jié)合高鋁磚提供了理論依據(jù)。
3、化學(xué)穩(wěn)定特性
磷酸鹽結(jié)合高鋁磚其主要礦物成分的結(jié)構(gòu)呈方石英型的AlPO4，此種物質(zhì)在分解成AI2O3之前是穩(wěn)定的，但在較高溫度下，其機(jī)械強(qiáng)度稍有降低，這是因為在1500%以上AlPO4逐漸分解所致。其分解性質(zhì)如表1。表1AlPO4的分解性質(zhì)
水泥窯用磷酸鹽結(jié)合高鋁磚就介紹到這里，如果你需要磷酸鹽結(jié)合高鋁磚，不管是普通的還是特種的，榮盛耐材這邊都貨源充足，可以在線咨詢。
